一、產品概述

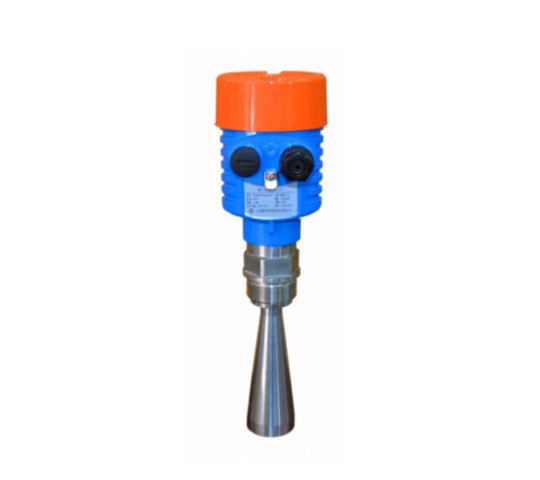

HJLD-SW系列傳感器是 26G 高頻雷達式物位測量儀表，測量最大距離可達 70 米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。
二、原理
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。
三、特點
①天線尺寸小，便于安裝，非接觸雷達，無磨損，無污染。
②幾乎不受腐蝕、泡沫影響，幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
③嚴重粉塵環境對高頻物位計工作影響不大。
④波長更短，對在傾斜的固體表面有更好的反射。
⑤波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
⑥測量盲區更小，對于小罐測量也會取得良好的效果。
⑦高信噪比，即使在波動的情況下也能獲得更優的性能。
⑧高頻率，是測量固體和低介電常數介質的最佳選擇
四、技術參數

①HJLD-SW100
應 用： 各種腐蝕性液體
測量范圍： 20米
過程連接： 螺紋、法蘭
介質溫度： -40～120℃
過程壓力： -0.1～0.3MPa
精 度： ±5mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級： Exd IIC T6 Gb
信號輸出： 4~20mA/HART(兩線/四線) RS485/Modbus

②HJLD-SW200
應 用： 耐溫、耐壓、輕微腐蝕的液體
測量范圍： 30米
過程連接： 螺紋、法蘭
介質溫度： -40～250℃
過程壓力： -0.1～4.0MPa
精 度： ±3mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級： Exd IIC T6 Gb
信號輸出：4~20mA/HART(兩線/四線) RS485/Modbus

③HJLD-SW300
應 用： 固體料、強粉塵、易結晶、 結露場合
測量范圍： 70米 過程連接： 萬向法蘭
介質溫度： -40～250℃ 過程壓力： -0.1～0.3MPa
精 度： ±15mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級： Exd IIC T6 Gb
信號輸出： 4~20mA/HART(兩線/四線) RS485/Modbus

④HJLD-SW400
應 用： 固體料、強粉塵、易結晶、 結露場合
測量范圍： 70米
過程連接： 螺紋、法蘭
介質溫度： -40～250℃
過程壓力： -0.1～0.3MPa
精 度： ±15mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級： Exd IIC T6 Gb
信號輸出： 4~20mA/HART(兩線/四線) RS485/Modbus

⑤HJLD-SW500
應 用： 固體顆粒、粉料
測量范圍： 液體 30米/ 固塊 20米/ 固粉 15米
過程連接： 螺紋、法蘭
介質溫度： -40～250℃
過程壓力： -0.1～4.0MPa(平板法蘭)
-0.1～0.3MPa（萬向法蘭）
精 度： ±10mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級：Exd IIC T6 Gb
信號輸出： 4~20mA/HART(兩線/四線) RS485/Modbus

⑥HJLD-SW600
應 用： 衛生型液體存儲容器、強腐蝕性容器
測量范圍： 20米
過程連接： 法蘭
介質溫度： -40～150℃
過程壓力： -0.1～0.3MPa
精 度： ±3mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級：Exd IIC T6 Gb
信號輸出： 4~20mA/HART(兩線/四線) RS485/Modbus
