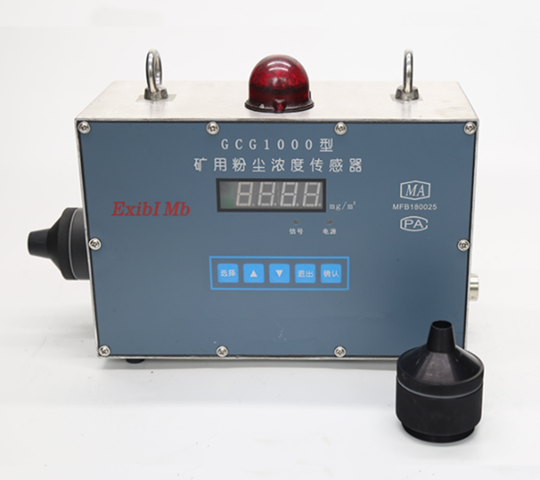

一、產品概述：
GCG1000（A）粉塵濃度傳感器是根據MT/T 1102-2009《 煤礦用粉塵濃度傳感器》和Q/320581FYK007-2012 《GCG1000 型粉塵濃度傳感器》企業標準及GB3836.4-2010標準中Exib I本質安全等級設計。產品吸收消化了國內外先進的測塵技術， 直接檢測空氣中浮游 粉塵的質量濃度，通過數碼管現場顯示并轉換成頻率信號輸出，供礦井監測或其他測控系統使用。本產品具有測量快速準確、靈敏度高、性能 穩定、可預置K值、直接顯示并輸出粉塵質量濃度的特點。
相對于一般粉塵濃度傳感器，新款設備采用寬通道排塵，避免了因長時間監測造成設備內部管道堵塞而經常清洗的煩惱，同時新款設備安裝了信號輸出及報警輸出兩個接口，真正實現一機多用。
二、適用場合：
本產品同時具有煤礦安全認證（MA）與礦用產品認證（KA），在適用于煤礦場合的同時，也適用于適用于具有爆炸性氣體（粉塵）危害的金屬與非金屬礦山；目前按照國家環保部要求，具備爆炸條件下的作業場所，要實施粉塵濃度總粉塵的連續監測。
在以下具有易燃易爆場所實現預警作用：
1、金屬生產加工：鋁粉、鋅粉、硅鐵粉、鎂粉、鐵粉、鋁材加工研磨粉等；
2、糧食生產加工：小麥、淀粉、糖、奶粉等；
3、飼料生產加工：血粉、魚粉等；
4、農副產品類：棉花、煙草、茶葉粉等；
5、林產品類：紙粉、木粉等；
6、合成材料類：塑料、染料等；
7、煤粉及其他場所。
三、使用環境條件：
1、溫度：0℃~ 40℃；
2、相對濕度：≤98%；
3、大氣壓：80kPa~116kPa；
4、最惡劣的貯存條件：-40℃～+60℃。
5、防爆型式及防爆標志
     防爆型式：礦用本質安全型；
     防爆標志：ExibIMb。
四、工作原理：
外部空氣在抽風機的吸力下通過迷宮式進氣口進入傳感器暗室?？諝庵械母∮畏蹓m在暗室內受到激光發生器發出的平行光照射時，粉塵的散射光強度正比于質量濃 度，該散射光經過光電轉換器轉換成光電流，經主控板的光電流積分電路轉換成與散射光強成正比的光電脈沖數。計算脈沖數即可測出粉塵的相對質量濃度，通過標 定在設置鍵盤上預置K值，工作時便可直接在數碼顯示屏上顯示空氣中的粉塵質量濃度（mg/m3）。
五、技術參數：
1. 測量范圍：0.1mg/ m3～1000mg/m3；
2 . 測量相對誤差：≤15%；
3. 采樣流量：2L/min；
4. 采樣流量誤差：≤±2.5%；
5.采樣流量穩定性：±3.0%；
6.工作電壓：DC12V～24V；
7.工作電流：≤170mA；
8.輸出信號制式：頻率200Hz～1000Hz。
9.傳感器與關聯設備的信號傳輸距離應不大于2Km.，電源傳輸距離≤50m。
配備防爆語音報警器可實現實時超標報警功能，也可以通過軟件與PC連接進行實時監控，更多需求請電話咨詢。
六、監測系統：
GCG1000（A）粉塵濃度傳感器配合分站及相關軟件，可實現粉塵濃度雙向在線監測，同時此系統與國內多種傳感器聯檢，可以對爆炸環境進行多參數監測。
